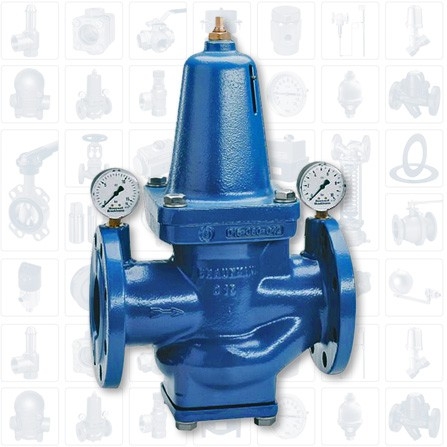

Druckregelventil Typ D15S / D15P

D15S – membrangesteuerter Druckminderer, federbelastet – Sphäroguss

mit Ventil-Kartuscheneinsatz, Sollwertfeder, Manometer (2 ×), Federhaube mit Einstellschraube
Flansche gemäß EN 1092-2, Vordruckkompensation

Nennweite: DN65, DN80, DN100
Druckstufe:

• PN16: Vordruck max. 16 bar; Hinterdruck 1,5 – 6,5 bar
• Druckverlust: Mindestdruckgefälle 1,0 bar

Gehäuse / Haube: Sphäroguss EN-GJS-400-15 (EN-JS1030, alt: GGG-40) pulverbeschichtet
Ventil: Messing mit Edelstahl-Ventilspindel (Kartusche), Membrane EPDM
Dichtung: EPDM
Temperatur: max. 65 °C
Medium: Trinkwasser

D15P – membrangesteuerter Druckminderer, federbelastet – Grauguss

Einsitzventil – entlastet, Sollwertfeder, Manometer (2 ×), Federhaube mit Einstellschraube
Flansche gemäß EN 1092-2, Vordruckkompensation, nicht steigende Spindel

Nennweite: DN50 – DN200
Druckstufe:

• PN16: Vordruck max. 16 bar; Hinterdruck 1,5 – 8 bar (DN200 1,5 – 6 bar)
• Druckverlust: Mindestdruckgefälle 1,0 bar

Gehäuse / Haube: Grauguss EN-GJL-250 (EN-JL1040, alt: GG-25) pulverbeschichtet
Ventil: Kegel: Messing (DN200 Stahl); Membrane EPDM; Sitz: Rotguss
Dichtung: NBR
Temperatur: max. 70 °C
Medium: Wasser, ölfreie Druckluft, Stickstoff
